液压系统
◆泵送油路采用非接触自动换向及延阶段时控制,避免了换向冲击,换向准确,平稳、可靠。液压系统设有安全溢流保护、超压自动切断截流装置,使主泵得到多级可靠保护。
◆可掀式侧门、操作、维护、保养十分便捷。侧门采用特殊工艺制作能有效降低作业噪声。
◆采用吸口过滤技术,避免了异物进入液压回路,在提高系统可靠性的同时大大延长系统元件使用寿命。
电控系统
1、主要电气元器件选用法国施耐德(Schneider)、日本三菱。(MITSUBISHI)、松下(Panasonlc)等世界知名品牌。
2、采用PLC可编著、程序控制器简化电路,可靠性及寿命显著提高,并带有故障显示功能,便于故障排除。
3、有线遥控器,操作安全、方便。
柴油机混凝土输送泵特点
1、节油、动力强及使用寿命长。整机采用智能化作业,而且它具有与电机泵不一样的工作环境(在无电源的工作环境下工作)。很好的泵送能力、更快的泵送速度、更少的堵管现象、更高的性价比。
2、液压系统使泵送和分配阀换向具有每次过程“增速加力”的能力,有效降低泵送堵管的概率,提高泵送稳定性,增强对砼料的适应性。
3、换向装置具有高压缓冲工作性能,使S阀摆动更有力,避免冲击S阀,因混凝土料不好而被卡死的可能性明显降低。
4、润滑系统具有增压功能,能有效地增强了自动润滑系统压力,避免润滑油道阻塞,提高工作的可靠性。
5、蓄能器在停止泵送时自动卸荷,损坏时也能维持正常泵送,保证系统可靠性,使维护保养工作更安全。
6、配件通用性好,互换性强,采购方便,维修成本底。
主要技术参数

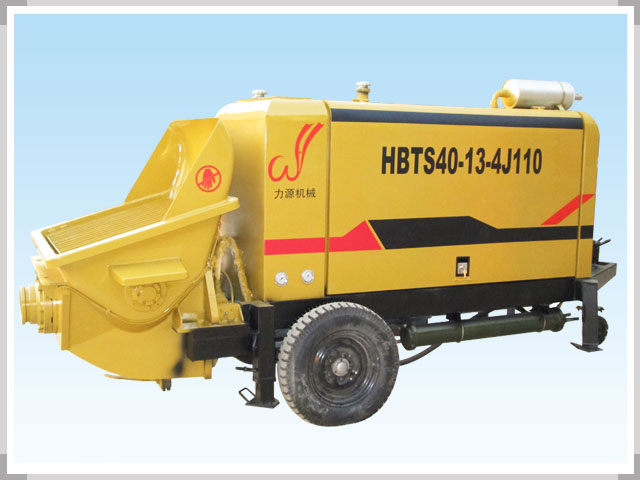

项目 | 项目 | HBTS40-13-4J110 | HBTS80-16-145R | HBTS90-18-176R |
理论混凝土输出量(低压/高压) | m3/h | 48/40 | 84/50 | 90/54 |
泵送混凝土压力(高压/低压) | Mpa | 13/7 | 16/8 | 18/9 |
混凝土坍落度 | mm | 120-230 | 120-230 | 120-230 |
骨料粒径 | mm | ≤30 | 卵石≤50 碎石≤40 | |
功率 | KW | 柴油机4J110 | 柴油机145 | 柴油机176 |
转速 | r/min | 2300 | 2300 | 2300 |
泵送油缸缸径/行程 | mm | ¢100/1200 | ¢125/1650 | ¢140/1800 |
砼缸径/行程 | mm | ¢170/1000 | ¢200/1650 | ¢200/1800 |
高低压切换 | 有 | 有 | 有 | |
油箱容积 | L | 200 | 500 | 500 |
燃油箱容积 | L | 240 | 240 | 240 |
料斗容积 | m3 | 0.8 | 0.8 | 0.8 |
上料高度 | mm | 1100 | 1400 | 1400 |
理论输送距离垂直/水平 | m | 270/1200 | 270/1200 | 350/1600 |
管道清洗方式 | 水 洗 | |||
外形尺寸 | mm | 4580 ×1500×3000 | 6000 ×2100×2260 | 600 0×2100×2260 |
整机质量 | kg | 5000 | 6200 | 6700 |
